  • FT-8100系列四探针法粉末电导率测试仪

    发布时间: 2020-03-10 11:58:54 点击: 196

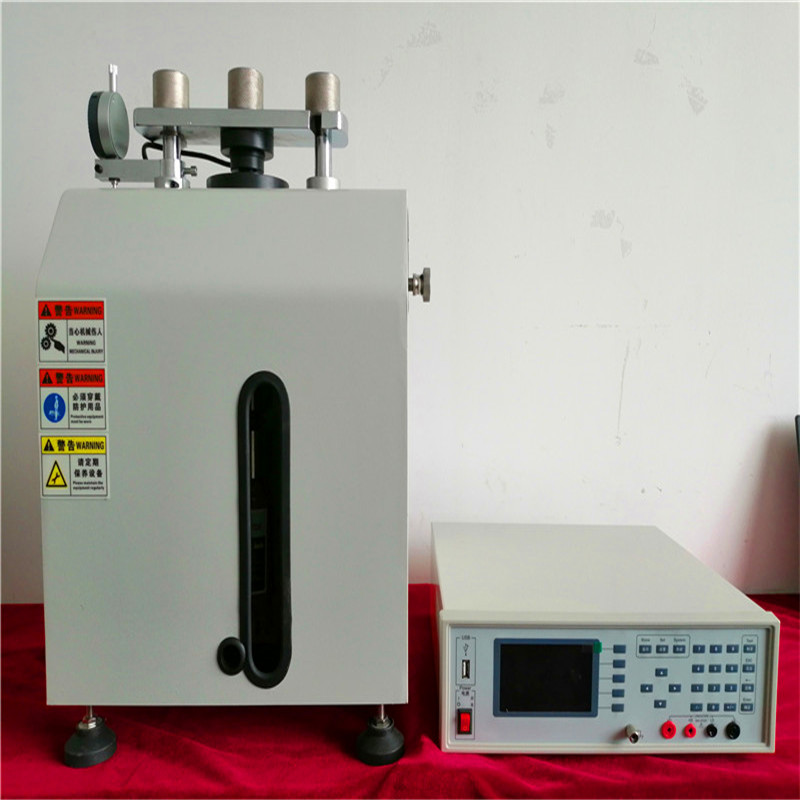

    FT-8100系列四探针法粉末电导率测试仪

    功能概述:Functional overview

    1.采用集成电路模块;自动化焊接电路.

    2. 4.3吋液晶显示器,薄膜按键操作,自带温度.

    3.直流恒流源系统.

    4.四探针法测量模式--单电测量

    5.中英两种语言版本选择.

    6.手动液压加压

    7. 量程报警

    8.上下限设定警报功能.

    9.参考人体工学设计

    10.选购:PC软件.

    原理: Principle:

    已知量的粉体,在液压动力下压缩体积至设定压力值或压强,在线测量粉体电阻、电阻率、电导率,并记录数据.

    解决粉体难压片成型或压片取出测量误差.

    应用说明:

    1. 锂离子电池用炭复合磷酸铁锂正极材料粉末电导率的测定方法中用于仲裁方法的四探针法要求

    2.四点探针法测试电导率的方法

    参照标准: Standard

    1)四点探针测试仪参照GB/T 1551、GB/T1552-1995,ASTM F84美国A.S.T.M 标准。

    2)四探针法粉末测试平台参照GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电导率的测定方法中用于仲裁方法的四探针法要求制作.

    适用范围:Applicable scope

    锂离子电池用炭复合磷酸铁锂正极材料电阻率的测量;也应用于需要采用四探针法测量的导体或半导体粉末材料的分析与检测;也用于石墨类粉状材料电阻率的测量;应用于企业品质检测;研发部门,大中专院校;科研院所;及质量检测机构.

    参数资料Parameters


    规格型号

    Specification model

    FT-8100A

    FT-8100B

    FT-8100C

    1.方块电阻范围sheet resistance range

    10-5~2×105Ω/□

    10-4~2×105Ω/□

    10-3~2×105Ω/□

    2.电阻率范围

    resistivity range

    10-6~2×106Ω-cm

    10-5~2×106Ω-cm

    10-4~2×105Ω-cm

    3.电导率范围

    Conductivity range

    5×10-6~106s/cm

    5×10-6~105s/cm

    5×10-5~104s/cm

    4.测试电流范围

    test current range

    0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA

    10μA,100µA,1mA,10mA,100 mA

    10μA,100µA,1mA,10mA,100 mA

    5.电流精度

    current accuracy

    ±0.1%读数

    ±0.2%读数

    ±0.3%读数

    6.显示读数

    Display:

    液晶显示:电阻、电阻率、方阻、电导率、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、压强

    LCD: resistance, resistivity, sheet resistance, Conductivity temperature, unit conversion, temperature coefficient, current, voltage, probe shape, probe spacing, thickness, conductivity. pressure

    7.测试方式Test method:

    四探针普通单电测量

    ordinary single electrical measurement

    8.模具选购Choose to buy mold:

    choose to buy模具mold:内径inner diameter 10mm;20mm;高height 25mm ;

    9.压力选购

    Choose to buy pressure:

    压力Pressure:0-1000kg; 0-200kg

    10. 模腔行程:Die cavity stroke:

    0-20mm(样品压实厚度建议在4mm内)

    Sample compaction thickness is recommended in 4mm

    11.高度表测量范围:Altimeter measurement range:

    0-12.7mm分辨率0.01mm;

    选购:数显千分表Buy digital dial indicator0.001

    12. 恒压时间:Constant pressure time:

    0-99.9s(需人工记录)

    13.误差: errors

    ≤4.5%(平均性误差,人为因数外average error, except human factor)

    14.工作电源:

    Power supply:

    输入: AC 220V±10% ,50Hz <60W

    选购:

    Choose and buy

    1)PC软件1套;     1 sets of PC software

    2)四探针探头及平台(固体半导体材料测量使用)Four probe probe head and platform

    3)标准电阻。用于校准仪器

    Standard resistance.Calibrated instrument

    4)高度校准塞规1个Height calibrated plug gauge 1 pcs



    步骤及流程

    1.运行高度清零

    2.将称重样品装入模腔.

    3.固定上电极旋钮.

    4.在显示器上设置好参数.

    5.达到设定压力或压强值.

    6.读取样品压缩高度数据并输入.

    7.获得电阻、电阻率、电导率数据.

    8.记录数据.

    9. 样品脱模

    7. 测试结束.
